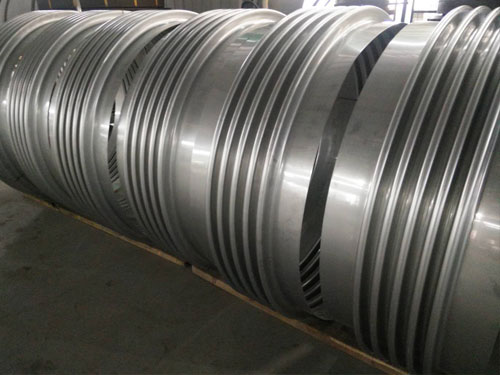

金屬波紋管的形成是由相應的工藝加工而成的，其中液壓成型_是經常使用的波紋管加工方法，成形方式分單波連續成形和多波一次成形。金屬波紋管廠家一般采取多波一次成形工藝。下面小編來分別介紹各自的具體加工方法：
(1)壓力計算：
金屬波紋管液壓成形時的成形力主要是脹形時液體單位壓力p和軸向壓縮力P。在計算脹形壓力p時,為簡化計算只考慮脹形時圓周方向拉應力，忽略較小的母線方向的拉應力。
(2)液壓成型過程：金屬波紋膨脹節液壓成型分兩個階段，一階段管材在管內液體壓力作用下進行約束脹形，脹形程度較小，使各個成形中間模板定位。二階段在管材內液體壓力穩定并等于脹形壓力的情況下，施加軸向力，管材在軸向力和內壓力作用下軸向壓縮脹形，制成金屬波紋管。采用軸向壓縮脹形，使脹形區的應力、應變狀態得到_，有利于塑性變形，提高脹形系數。
(3)壓力控制：成形二階段的脹形壓力必需穩定,壓力值等于約束脹形時的壓力值。如果脹形壓力值較大，則坯料破裂。如果脹形壓力過小，則形成癟波。
液壓成形金屬波紋管的尺寸和形狀依成形凹模可成各種波形。液壓成形與其他脹形方式相比，優點是容易得到較高的壓力，而且壓力作用均勻，控制相對容易，所得工件表面光滑，質量好；缺點是成形裝置需要嚴格密封，以防脹形時達不到脹形壓力和液體泄漏。
(4)壓制過程控制：鈦及鈦合金材料的壓力加工與碳鋼、不銹鋼等常用金屬相比，具有屈服強度較高、屈服比大、伸長率和斷面收縮率較低、具有各向異性、對變形速度敏感、表面缺陷敏感及有冷加工硬化傾向等特性，冷壓成型非常困難，特別是該金屬波紋管波高是按照普通材料進行的選擇，材料拉伸較大，增加了壓制成型難度。因此，金屬
波紋膨脹節材料只能承受變形量不大的冷成型。同時由于鈦材的彈性模量小，冷加工回彈量大，目前尚未取得較準確的補償計算公式。加工變形量較大的金屬波紋管，為恢復波高拉伸后的塑性，防止產生裂紋(特別是焊縫及影響區部分)，必需采用分段壓制并進行退火處理。
在以上這些金屬波紋管的制造方法中，液壓成型是金屬波紋管成型過程中主要的生產方法，河北中浩金屬波紋管廠家一般都是使用這種液壓成型的生產工藝來進行金屬波紋管管材生產的，在這生產過程中要注意質量的控制。
